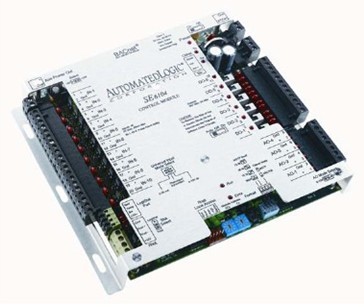

上图为SE6104(SE-lines中的一个产品)

DDC控制器SE6104为ALC公司WebCTRL楼宇自控系统的一部分，是一种智能型可独立运行的控制器，适合单体设备应用场合。具有高度的可靠性，可运行于较广的各种环境条件，可安装于户外房顶上、设备机房内、控制盘内及其它严峻气侯的位置。支持控制程序远程下载，控制程序可使用图形化程序编译软件Eikon进行完全的程序编译。
SE控制器支持BACnet通讯协议，可运行于高速ARCnet/EIA485 156Kbps或MS/TP/EIA485 (9600 to 76.8Kbps)，具选择弹性，可和其它ME/M-lines、SE-lines、ZN-lines、ZN_V-lines形成对等式网络通讯。

主要特点

>采用BACnet 通讯标准在的ARCnet中以156Kbps通讯。
>输入分辨率为12位，使仿真量读值更为精确，提升了控制的精确性。
>控制器驱动程序储存闪存内，支持远程内存下载更新，更新不需要更换芯片。
>具备硬件时钟提供真正的独立运行能力，不受断电及通讯失败的影响，可单机应用日程表。
>支持EIKON图形化程序，便于了解。
>工艺的产品制造提做优越的产品性能及可靠度。
>具可插拔式接线端子排，便于维护。
>双CPU，主CPU（32bit/16bit Ext-Bus）用于数据处理，协CPU用于通讯通讯。
>具备R-net接口可连结智能网络型室内温度传感器及BACview操作显示器及提供就地系统连结。

SE-lines技术数据
供电电源:	24VAC±10%，50-60Hz, 20VA
物理结构:	坚固的铝制外壳。抽取式接线端子排
电路保护:	电源和通讯浪涌和瞬变保护回路
微处理器:	双CPU，主CPU（32bit/16bit Ext-Bus）用于数据处理，协处理器用于通讯。
内存:	1Mbyte 闪存，1Mbyte 电池后备非易失随机存取内存，16位内存汇流排，电池备用10,000 小时。可支持远程Firmware及内存下载，升级不需置换芯片。
通讯:	具备ARCnet/EIA485 接口运行156Kbuad 速度，支持BACnet通讯协议。具备R-net接口可串联最多4个RS传感器及1个RSP功能型传感器及支持就地控制面盘(BACview)。具备就地通讯口，可用于系统启动及调试。
时钟:	电池备用的硬件时钟 (Real Time Clock)，不会因电力中断而停止工作，具真正的独立运行能力
数字输出	共6 路, 24VAC 1A 继电器输出，开-关-自动开关，LED 指示灯
通用输入	共10 路，0~5VDC、0~10VDC、0~20mA、10K-II热敏电阻干接点
输入分辨率	12 位A/D
脉冲输入	输入端的1及2支持脉冲输入，最多20脉冲输入/秒 (20Hz)
模拟输出	共4 路，0~10VDC、0~20mA，LED 指示灯
输出分辨率	8 位D/A
状态显示:	带LED状态显示给EIA485通讯、电池低电压状态、运行/错误/电力状态。
认证	UL916 (C22.2 No. 205-M1983), CE, FCC Part 15 – Subpart B - Class A
工作环境范围	-28.9~65.6℃，10~95%RH（无结露）
重量	0.63Kg
外型尺寸	225mm 长x191mm 宽x70mm 厚
安装孔位置	213mm 长x127mm 宽

SE6104是屋顶安装的最佳选择，可直接装在屋顶设备的表面或内部。具有32位微处理器、通用输入点、数字及方针输出，适合于各种单一设备控制的应用。多EIKON图形化编程工具的支持，给工程师提供了无与伦比的能力，
SE系列控制器的电路板有铝制外壳保护，作为接地外壳，提供了最佳的电子保护和干扰屏蔽，铝壳还提供了灵活的安装方式，SE系列控制器具有可拆卸接线端子排，简化了安装和维修工作。

I/O参数
设备型号	数字输出(DO)	通用输入(UI)	模拟输出(AO)	R-net通讯口	VA值	宽×高×深(安装深度)	宽×高(安装孔)	重量
SE6104	6	10	4	1	20	225㎜×191㎜×70㎜	213㎜×127㎜	0.63㎏
各类型输入/出点说明
数字输出(DO)		24Vdc, max. 1A干接点 (带LED显示，手动/关/自动开关)
通用输入(UI)		0~5Vdc 、0-10Vdc、0~20mA、10KII、干接点
模拟输出(AO)		0~10Vdc、0~20mA
R-net通讯口		可串联最多4个RS基础型及1个RSP功能型房间传感器及BACview 现场操作盘
