WebCTRL软件：功能强大且直观的操作接口

引导树结构、智能型彩色显示房间的状态、趋势图及质优图画在WebCTRL中提供丰富的信息但却易于使用

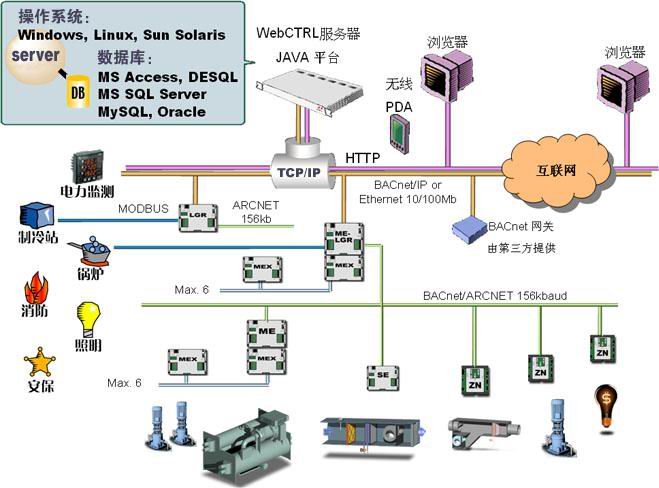

奥莱斯(ALC)的WebCTRL系统是一套业内领先的楼宇自控系统，提供直观的操作界面及强大的控制功能。你可以在世界的任何地方透过一标准的互联网浏览器(不需要特定的软件或外加组件的浏览器) 进行WebCTRL系统的操作。仅通过使用浏览器，你就可以做到远程控制楼宇机电设备并实施管理功能，包括：
> 操作者管理
> 树状地理层次引导
> 动态图形，数据显示及操作
> 设定及改变日程表
> 趋势图显示
> 察看及确认警报及事件
> 系统组态设定及管理
> 控制网络及控制器管理
> 群组设定
> 控制器程序下载

在浏览器下的图形日程管理
在浏览器下的图形化控制程序
重要功能及优势
> 透过动态的、交互作用的图形接口达到直观且全面的楼宇操作
> 系统完全地依照开放标准研发而成的
> 使用互联网语言(HTTP) 在互联网(Internet)及企业网(Intranet)中不必特殊软件或插入(plug-ins) 即可建立通讯
> 可运行于多种的操作平台包括 Windows，Linux 及Sun Solaris
> 先进完整的警报管理能力
> 使用完善的系统保护，具多层次的密码及Secure Socket Layer (SSL)以128位加密保护
> 可经由浏览器监视及控制多样的第三方暖通及电气设备

所支持的功能
可同时支持多使用者同时操作
可运行于MS Windows 2000及XP Red Hat Linux,Sun Solaris
包含Secure Socket Layer (ssl)以及128位密码保护
包含MS Access及MS DESQL兼容的数据库
支持Oracle,MS SQL Server及MySQL数据库
支持第三方集成
支持通过XXL/SOAP（WEB SERVICE）进行数据交互
经由BACnet/IP和现场控制器通讯
支持互联网终端（Palm Pilots , pocket PCs等）
包含警报、趋势、日程及报表能力
包含多国语言支持（中文、英文、法文、德文、意大利文等）

造型参数

选配说明
进阶保安功能 提供操作作者指定系统分区操作及密码政策组态的功能
进阶警报通报 提供警报动作包含发送SNMP Trap，写到数据库及修改控制点内容
企业软件集成 提供Web Services XML/SOAP接口做数据交换

选型参数

各类型接口说明
DDC控制器功能 带有扩展口可支持最多6台扩展控制器MX-Lines及MEX-lines,请参照ME系列及M系列所说明的选型参数
R-net通讯口 支持现场操作器BACview。可串联最多4个RS基础型及一个RSP功能型房间传感器。
ME/M/Mnx系列: 适合多设备控制的现场控制
ME/M/Mnx系列: 产品造型参数总表
I/O参数

ME-lines主控制器

M-lines主控制器 (可支持0到5台MX-lines)：

MX-lines扩展控制器：(必需配合一台ME-lines或 M-line主控制器)

Mnx-lines不具扩展能力的控制器：

各 类 型 输 入/出 点 说 明
     数字输出(DO) 24Vdc, max. 3A干接点 (带LED显示，手动/关/自动开关)
     通用输入(UI) 0~5Vdc 、0-10Vdc、0~20mA、10KII、干接点
     模拟输出(AO) 0~10Vdc、0~20mA (带LED显示)
注 记 说 明
     R-net通讯口 ME-lines支持R-net口，可串联最多4个RS基础型及1个RSP功能型房间传感器及BACview 现场操作盘
SE系列: 适合单一设备控制的现场控制器
SE6104(SE-lines中的一个产品)
     DDC控制器SE6104为ALC公司WebCTRL楼宇自控系统的一部分，是一种智能型可独立运行的控制器，适合单体设备应用场合。具有高度的可靠性，可运行于较广的各种环境条件，可安装于户外房顶上、设备机房内、控制盘内及其它严峻气侯的位置。支持控制程序远程下载，控制程序可使用图形化程序编译软件Eikon进行完全的程序编译。
SE控制器支持BACnet通讯协议，可运行于高速ARCnet/EIA485 156Kbps或MS/TP/EIA485 (9600 to 76.8Kbps)，具选择弹性，可和其它ME/M-lines、SE-lines、ZN-lines、ZN_V-lines形成对等式网络通讯。
ZN系列：适合小型设备控制的现场控制器
ZN551（上图）适合小型设备应用场合如热泵、单元通风机、风机盘管、给/排风机等。
ZN253（上图）适合小型设备应用场合如单元暖通机、柜型机等需要多个仿真输出以调节阀体及风门。
ZN220（上图）适合小型设备应用场合如家庭水式加热器、给排风扇、给排水泵等。
DDC控制器ZN系列为ALC公司WebCTRL楼宇自控系统的一部分，为一智能型可独立运行的控制器，可提供三种不同点数组合的控制器为ZN551、ZN253及ZN220。
     ZN系列控制器支持控制程序远程下载，控制程序可使用图形化程序编译软件Eikon进行完全的程序编译。ZN系列控制器支持BACnet通讯协议，可运行于高速ARCnet/EIA485 156Kbps或MS/TP/EIA485 (9600 to 76.8Kbps)，具选择弹性，可和其它ME/M-lines、SE-lines、ZN-lines、ZN_V-lines形成对等式通讯网络。
ZN_V系列：风量探测及驱动器一体的VAV箱控制器
ZN341v+(ZN_V-lines中的一个产品) ZN141v+ ZN341v+
ZN_V系列控制器,技术先进,专为各种压力无关型VAV变风量箱控制而设计,其最大的特点是驱动器和空气流量传感器一体化。
ZN_V系列控制器支持控制程序远程下载，控制程序可使用图形化程序编译软件Eikon进行完全的程序编译。ZN_V系列控制器支持BACnet通讯协议，可运行于高速ARCnet/EIA485 156Kbps或MS/TP/EIA485 (9600 to 76.8Kbps)，具选择弹性，可和其它ME/M-lines、SE-lines、ZN-lines、ZN_V-lines 形成对等式通讯网络。
BACview: 就地访问的操作显示装置
      BACview 现场操作显示装置，用于小型系统的管理或对控制器和运行参数就地访问。BACview 可经由R-net口连结至ME-lines及SE-lines控制器，实现就地显示和修改用户定义的参数，无需通过中央工作站软件。
主要特点
> 背光LCD显示，弱光下显示清晰。
> 采用符合工业标准的界面定义语言HTML，自定义显示内容及方面具菜单式操作方便。
> 密码保护，系统安全。
> 设计灵活。
> 现场访问。
> 现场人员无需使用工作器及通讯设备，就可直接通过BACview访问控制网络，对有关数握进行修改。
RSP & RS： 智能网络型室内温度传感器
RSP & RS系列传感器是WebCTRLTM系统组成组件的一部份，可和Native BACnetTM系统下的ME-系列、SE-系列、ZN-系列控制器连接使用。采用高精度10K ohm热敏电阻来测量室内温度，RSP提供一个大面积LCD显示屏，可显示室内、室外温度、以及冷热模式的温度设定点，可通过按钮现场调节温度设定点；RS提供一个通讯接口与RSP进行通讯，配合RSP使用，用于测量大开间的室内平均温度。
奥莱斯可以提供各式传感器，请进一步资询不再以下说明的传感器如带温湿度显示及设定多功能传感器、空气品质、二氧化碳、一氧化碳、水压力、水压差开关、水流量、电力等等。
一、温度传感器
    规范： 电阻型10K-2 感知原件，±0.2摄示度(0 to 70摄示度间)。可提供高精度±0.1摄示度(0 to 70摄示度间)的传感器，请询问。
室内温度 室内温度 室内温度
ALC/10K-2-R 基本型号
选项:
-S 带温度设定
-O 带超越按钮
-BM1030 带温度显示 ALC/10K-2-RSS 基本型号 ALC/10K-2-SP 基本型号
选项:
-O 带超越按钮
-K 带钥匙
风管温度 水管温度 外气温度
ALC/10K-2-D-长度 基本型号
长度组态:
-4” 4英吋(102mm)
-8” 8英吋(203mm)
-12” 12英吋(305mm)
-18” 18英吋(457mm) ALC/10K-2-I-长度 基本型号
长度组态:
-4” 4英吋(102mm)
-8” 8英吋(203mm)
选项:
+BA 带套管 ALC/10K-2-O 基本型号
规范： 电气型4-20mA输出，白金RTD感知原件。
精确度：单点0.1%在0摄示度，平均0.2%在0摄示度。
温度系数：0.00385 Ω/Ω/°C。
室内温度 室内温度 室内温度
ALC/T1K(温度范围)-R ALC/T1K(温度范围)-RSS ALC/T1K(温度范围)-SP
风管温度 水管温度 外气温度
ALC/T1K(温度范围)-D-长度 ALC/T1K(温度范围)-I-长度 ALC/ T1K(温度范围)-O
注记：上述T1K为1000Ω RTD感知原件，也可使用型号T100为100Ω RTD感知原件。

二、湿度传感器
规范： 电气型4-20mA或0-5Vdc或0-10Vdc输出，使用组抗型湿度感知原件。
室内湿度 风管湿度 外气湿度

ALC/H200-组态， 24Vdc电源、±2%精度、0-5Vdc或4-20mA输出
ALC/H210-组态， 24Vdc电源、±2%精度、0-10Vdc输出
ALC/H300-组态， 24Vdc电源、±3%精度、0-5Vdc或4-20mA输出
ALC/H310-组态， 24Vdc电源、±3%精度、0-10Vdc输出
组态：-R 室内型 组态：-D 风管型 组态：-O 外气型

三、温度加湿度传感器
规范： 湿度为电气型4-20mA或0-5Vdc或0-10Vdc输出，使用组抗型湿度感知原件。 温度可为电阻型10K-2或电气型4-20mA输出。
室内温湿度 风管温湿度 外气温湿度
ALC/温度类别-H200-组态， 24Vdc电源、±2%精度、0-5Vdc或4-20mA输出
ALC/温度类别-H210-组态， 24Vdc电源、±2%精度、0-10Vdc输出
ALC/温度类别-H300-组态， 24Vdc电源、±3%精度、0-5Vdc或4-20mA输出
ALC/温度类别-H310-组态， 24Vdc电源、±3%精度、0-10Vdc输出
温度类别：
10K-2 电阻型10K-2
T1K 电气型4-20mA
组态：
-R 室内型
-RD 室内型带 LCD显示 温度类别：
10K-2 电阻型10K-2
T1K 电气型4-20mA
组态：
-D 风管型 温度类别：
10K-2 电阻型10K-2
T1K 电气型4-20mA
组态：
-O 外气型

四、空气品质传感器/防冻开关
规范： 供电24Vac/Vdc±10%，Semicoductor感知原件，输出0-10Vdc。 规范： 感测范围2 to 7摄氏度，可手动调节。SPTD开关，自动复归。
室内型空气品质 風管型空气品质 防冻开关

BA/AQS-R BA/AQS-D 134-1510

五、压力传感器
空气压力及差压 水差压 水压
2651-压力-输出-T1-C
压力：
R25WD 0-0.25”WC
0R5WD 0-0.5”WC
001WD 0-1”WC
2R5WD 0-2.5”WC
005WD 0-5”WC
010WD 0-10”WC
输出:
11 24Vdc/4-20mA
2B 24Vdc/0-5Vdc
AB 24Vac/0-5Vdc 2301-压力-2F-输出-B
压力：
005PD 0-5SPID
010PD 0-10PSID
025PD 0-25PSID
050PD 0-50PSID
100PD 0-100PSID
输出:
11 24Vdc/4-20mA
2D 24Vdc/0-5Vdc
2E 24Vdc/0-10Vdc 2091-压力-2M-输出-02
压力：
025PG 0 to 25 PSIG
050PG 0 to 50 PSIG
100PG 0 to 100 PSIG
250 PG 0 to 250 PSIG
500PG 0 to 500 PSIG
输出:
11 4-20mA
24 0.5-5.5Vdc

六、CO及CO2传感器
CO2 CO 空气压差开关
TR9290
壁面安装，NDIR感知元件
0-2000PPM，0-10Vdc输出，
18-30VAC电源。
TR9290L
同上，另带LCD题示。
TR9291
同上但为风管型安装。 TR1000-DC-CO
固态组件感知，0-400PPM，
4-20mA 非线性输出，
12-30Vdc。
TR2000-DC-CO
电子化学组件感知，0-200PPM，
4-20mA线性输出，12-30Vdc。 AFS-262
0.05”WC to 2”WC
SPDT开关
AFS-222
0.05”WC to 12”WC
SPDT开关

七、电流及液位传感器
电流传感器 液位传感器 液位开关
4-20mA输出，迥路供电。
型号 感测范围
SC200-05 0–2, 0–5A
SC200-1 0–10, 0–20, 0–50A
SC200-2 0–100, 0–150, 0–200A
针对变频负载使用以下：
SC200-05-V 0–2, 0–5A
SC200-1-V 0–10, 0–20, 0–50A
SC200-2-V 0–100, 0–150, 0–200A 量测液位5–70米，4-20mA输出。
MSL-B长度-选项
长度：
5-70米之间
选项：
W – 不带表头
D – 带表头，无显示
Z – 带表头，指针显示
Y - 带表头，液晶显示 SPDT开关。
KEY-长度长度：
5-70米之间
